Tổng quan dự án
Ngày 11/04/2024, Công ty TNHH Đầu tư thương mại Gia Anh (GAC) đã bàn giao lô hàng 169 tấm lót được gia công bằng vật liệu thép 2 thành phần cho vị trí Phễu tuyển xỉ – Nhà máy Nguyên liệu – Khu liên hợp thép Hòa Phát Dung Quất.
Hệ thống phễu tuyển xỉ có nhiệm vụ dẫn xỉ thép qua băng tải đến các công đoạn nghiền, tuyển từ và sàng phân loại. Sau một thời gian vận hành, các phễu xuống liệu bị mài mòn, gây phát sinh bụi và làm xỉ thép rơi ra bên ngoài.

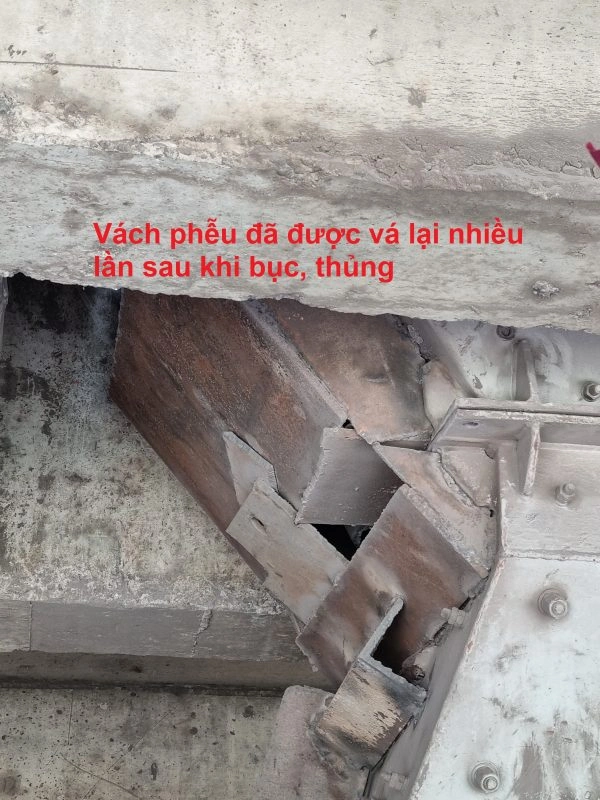

Nhà máy từng hàn vá các vị trí bị mòn bằng thép SS400 dày 14 mm hoặc Hardox 500 dày 10 mm. Tuy nhiên, giải pháp này chưa đáp ứng yêu cầu, khiến các vị trí hư hỏng vẫn phải sửa chữa và thay thế thường xuyên.
GAC đề xuất sử dụng tấm lót bằng thép hai thành phần, bổ sung gân lưu liệu và gia công bu lông hàn chập ở mặt sau. Giải pháp được kỳ vọng nâng tuổi thọ hệ thống phễu tuyển xỉ lên 12 tháng; đây là mục tiêu kỳ vọng, chưa phải kết quả vận hành đã được xác nhận.
Thách thức của khách hàng
Mài mòn phễu xuống liệu
Sau một thời gian vận hành, các phễu dẫn xỉ thép xuất hiện mài mòn tại những vị trí thường xuyên tiếp xúc với dòng vật liệu
Phát sinh bụi và rơi xỉ
Bề mặt phễu bị mòn làm phát sinh bụi và khiến xỉ thép rơi ra bên ngoài trong quá trình vận hành
Hàn vá lặp lại
Các vị trí hư hỏng đã được hàn vá bằng thép SS400 dày 14 mm hoặc Hardox 500 dày 10 mm nhưng hiệu quả chưa đáp ứng, phải tiếp tục thay thế sau thời gian ngắn
Rủi ro mòn bu lông
Bu lông nằm trong vùng tiếp xúc với dòng xỉ có nguy cơ bị mòn, làm giảm độ ổn định của liên kết và có thể dẫn đến rơi tấm lót

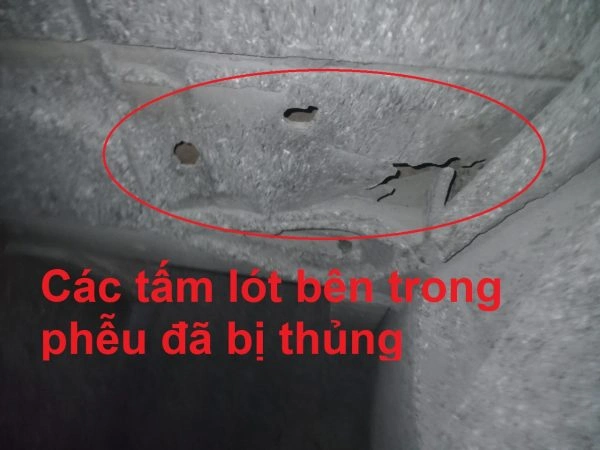

HIỆN TRẠNG PHỄU TUYỂN XỈ
Các tấm lót bên trong phễu đã bị thủng
Mục tiêu dự án

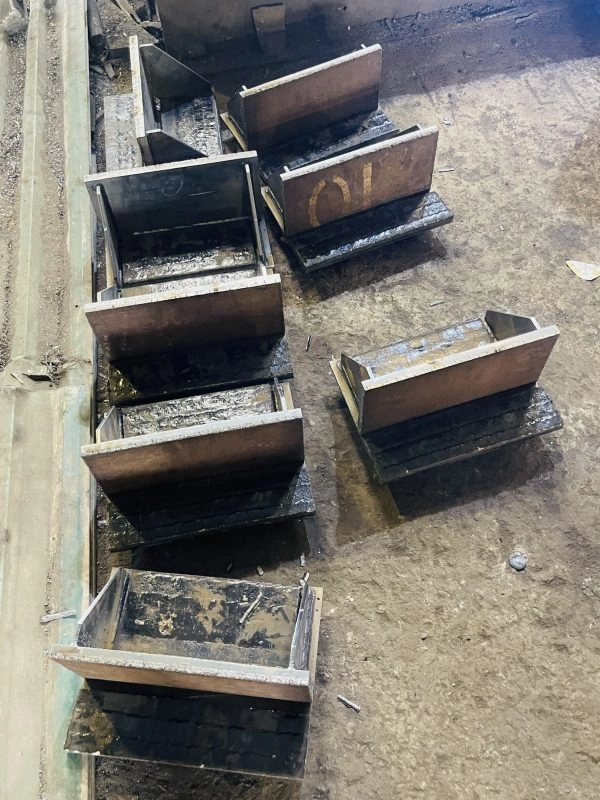

TẤM LÓT ĐƯỢC GIA CÔNG
Hoàn thiện và bàn giao đồng bộ 169 tấm lót bằng thép hai thành phần chịu mài mòn cho vị trí phễu tuyển xỉ
THÁNG TUỔI THỌ KỲ VỌNG
GAC đặt mục tiêu giải pháp mới có thể mang lại tuổi thọ 12 tháng cho hệ thống phễu tuyển xỉ
HẠNG MỤC GIẢI PHÁP
Kết hợp tấm lót thép hai thành phần, gân lưu liệu và bu lông hàn chập tại mặt sau tấm lót
Quy trình thi công
Ghi nhận hiện trạng
Xác định các vị trí phễu xuống liệu bị mài mòn, phát sinh bụi, rơi xỉ và phải hàn vá hoặc thay thế thường xuyên
Đánh giá phương án cũ
Xem xét hiệu quả của các vị trí từng được hàn vá bằng thép SS400 dày 14 mm hoặc Hardox 500 dày 10 mm
Đề xuất vật liệu
Lựa chọn phương án tấm lót bằng thép hai thành phần chịu mài mòn để thay cho giải pháp hàn vá ngắn hạn
Thiết kế tấm lót
Thiết kế các tấm lót phù hợp với vị trí làm việc và phạm vi bảo vệ của hệ thống phễu tuyển xỉ
Gia công liên kết mặt sau
Bu lông liên kết được hàn chập tại mặt sau tấm lót để hạn chế mòn bu lông và giảm nguy cơ rơi tấm trong quá trình vận hành
Hoàn thiện và bàn giao

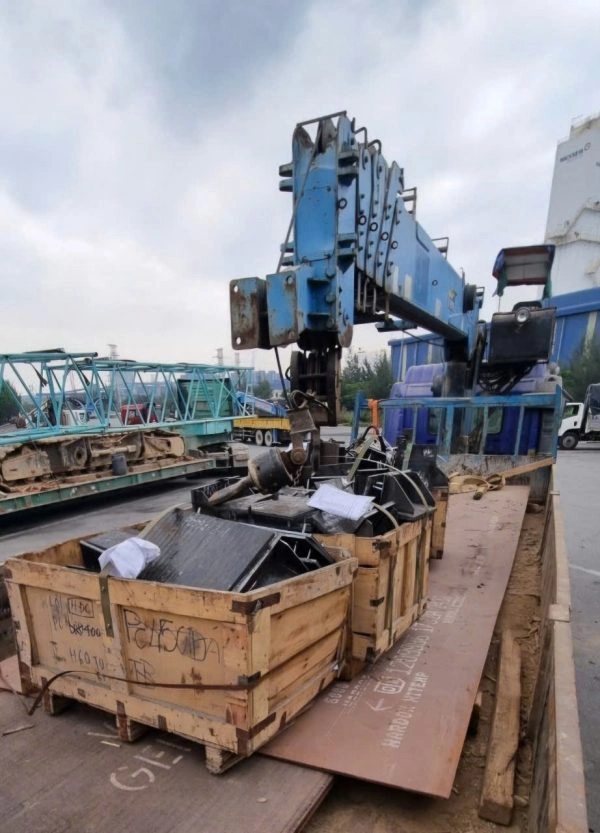

Gia công hoàn thiện 169 tấm lót và bàn giao ngày 11/04/2024 cho vị trí phễu tuyển xỉ tại Nhà máy Nguyên liệu, KLH Thép Hòa Phát Dung Quất
Kết quả dự án
ĐÃ BÀN GIAO 169 TẤM LÓT

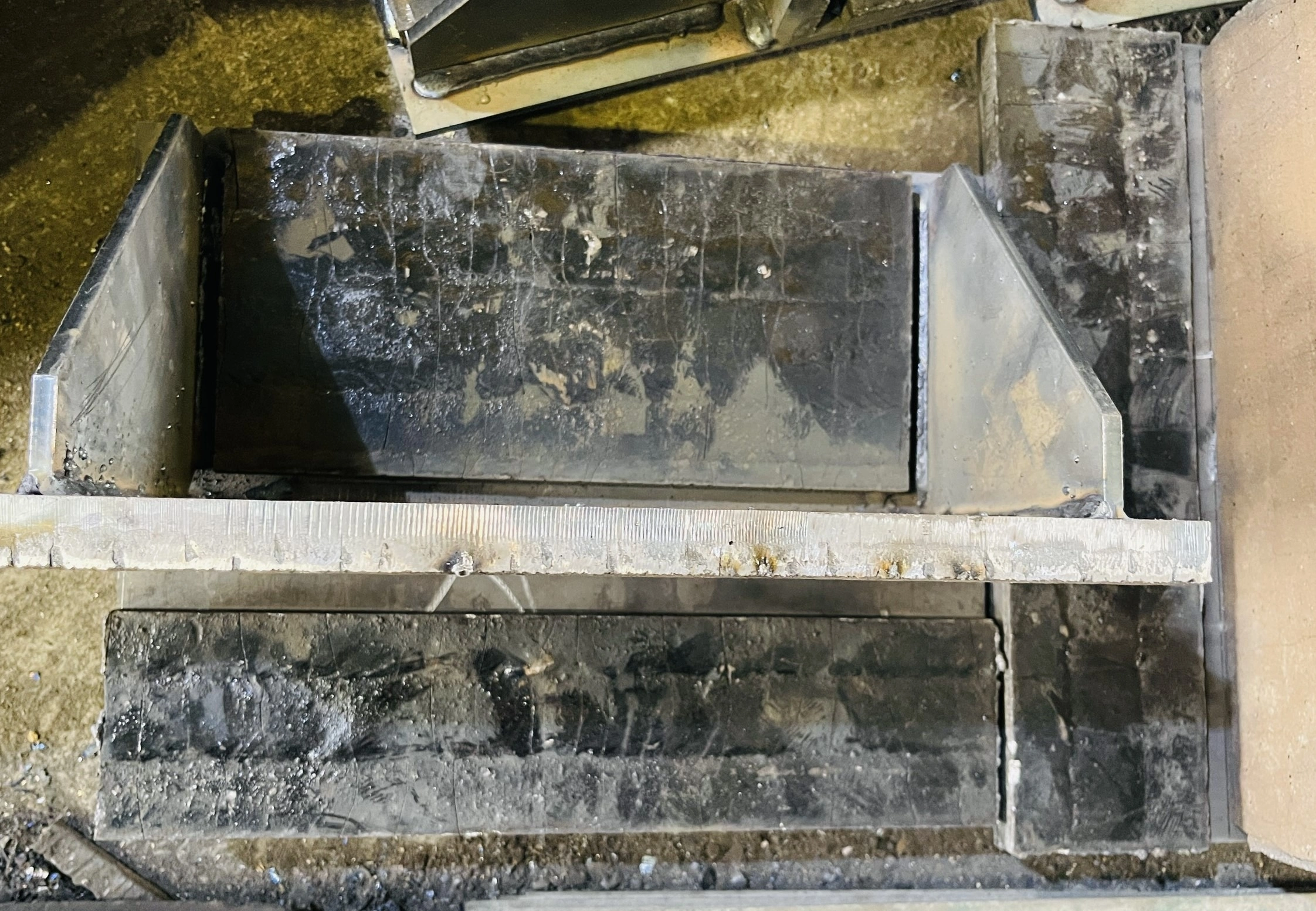

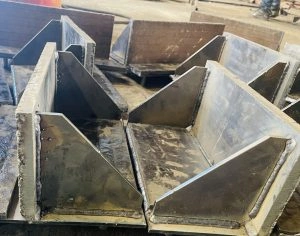

GAC hoàn thiện và bàn giao lô 169 tấm lót bằng thép hai thành phần ngày 11/04/2024 cho hệ thống phễu tuyển xỉ
HOÀN THIỆN GIẢI PHÁP LIÊN KẾT

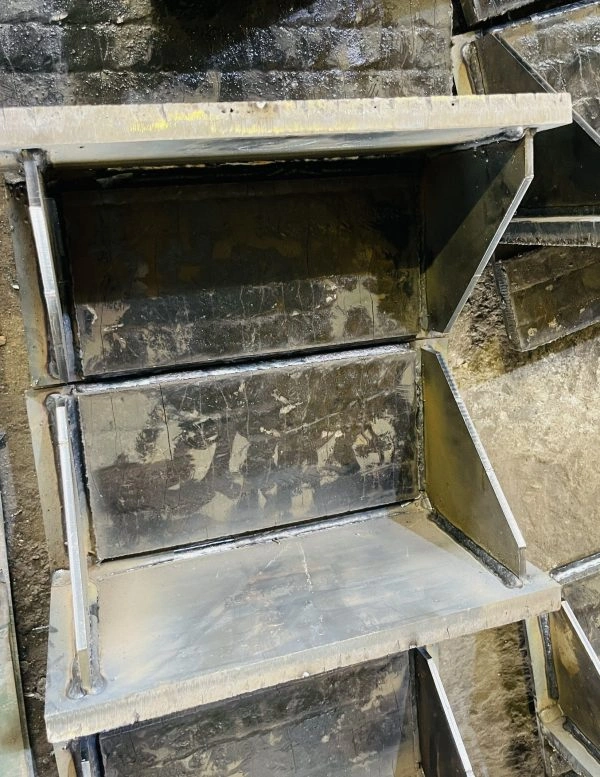

Các tấm lót được bổ sung gân lưu liệu và sử dụng bu lông hàn chập tại mặt sau nhằm hạn chế mòn tại vị trí liên kết
XỬ LÝ RỦI RO MÒN BU LÔNG
Bu lông liên kết được hàn chập tại mặt sau tấm lót, hạn chế tiếp xúc trực tiếp với dòng xỉ và giảm nguy cơ mòn liên kết dẫn đến rơi tấm
"Chúng tôi đánh giá cao sự chuyên nghiệp và năng lực đáp ứng tiến độ của Gia Anh. Giải pháp đúc lót Kalcret không chỉ giúp hệ thống ống dẫn quặng tại Dung Quất hoạt động ổn định hơn mà còn giảm thiểu đáng kể chi phí bảo trì hàng năm. Việc bàn giao sớm 20 ngày là một nỗ lực rất đáng ghi nhận."
Mr. Nguyễn Văn An
Ban Quản lý Dự án - Hòa Phát Dung Quất
