Tổng quan dự án
Tháng 4/2023, Công ty TNHH Đầu tư Thương mại Gia Anh triển khai dự án gia công và thi công lắp đặt chống mài mòn cho Hộp gió thiêu kết I tại Nhà máy Thép Hòa Phát. Vật liệu được lựa chọn cho toàn bộ hộp gió mới là thép chịu mài mòn Hardox 500.

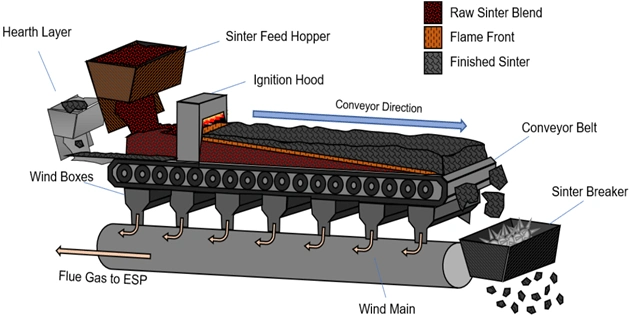

Hộp gió nằm dưới sàn thiêu kết, có nhiệm vụ hút dòng khí nóng từ hệ thống băng tải quặng để hỗ trợ phân bố nhiệt độ đồng đều. Dòng khí hút có lẫn bụi và các hạt quặng thiêu kết cứng, sắc nhọn, gây mài mòn phễu và đường ống hộp gió trong quá trình vận hành.
Ngoài tác động mài mòn, hộp gió còn chịu áp lực của dòng khí nóng và sự thay đổi nhiệt độ liên tục khi quặng di chuyển trên sàn thiêu kết. Sau khi khảo sát hiện trường, GAC đề xuất thay mới hoàn toàn hộp gió bằng Hardox 500.
Toàn bộ chi tiết được pha cắt, hàn tổ hợp và hoàn thiện tại xưởng GAC ở Hưng Yên trước khi vận chuyển đến công trường. GAC tiếp tục thực hiện tháo dỡ hộp gió cũ, lắp đặt hệ thống mới, kiểm tra hoàn thiện và bàn giao cho khách hàng.
Thách thức của khách hàng
Dòng khí nóng áp lực lớn
Hộp gió nằm dưới sàn thiêu kết và phải chịu tác động liên tục của dòng khí nóng có áp lực lớn do hệ thống quạt hút tạo ra
Bụi và quặng sắc nhọn
Luồng khí cuốn theo bụi cùng các hạt quặng thiêu kết có độ cứng cao và cạnh sắc, gây mài mòn mạnh lên phễu và mặt trong đường ống hộp gió
Nhiệt độ thay đổi liên tục
Quặng thiêu kết di chuyển trên sàn làm điều kiện nhiệt tại hộp gió biến động thường xuyên, đặt ra yêu cầu cao đối với kết cấu và vật liệu thay thế
Hộp gió cần được thay mới
Mức độ tác động tại vị trí làm việc khiến phương án dự án không chỉ là sửa chữa cục bộ mà phải thay thế hoàn toàn hộp gió thiêu kết

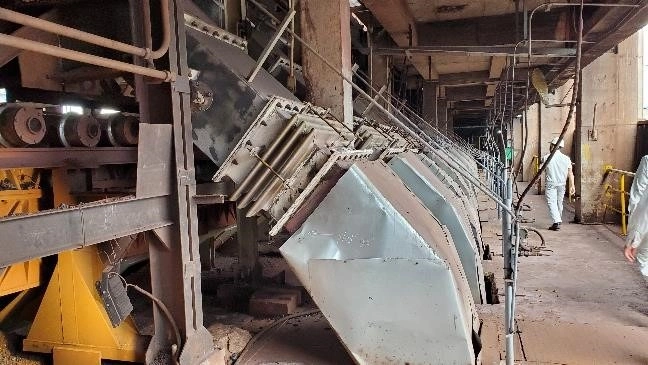

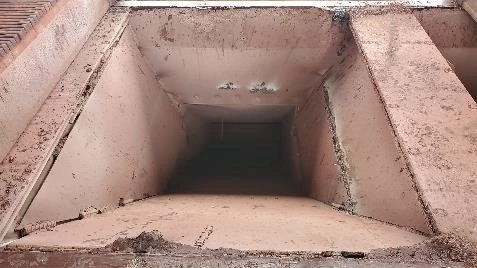

HIỆN TRẠNG HỘP GIÓ THIÊU KẾT
Bề mặt hộp gió chịu tác động của dòng khí nóng áp lực lớn, bụi
Mục tiêu dự án
THAY MỚI HỘP GIÓ THIÊU KẾT I
Thay thế hoàn toàn hộp gió hiện hữu bằng một hệ thống mới được gia công phù hợp với vị trí và phạm vi lắp đặt tại nhà máy
SỬ DỤNG THÉP HARDOX 500
Gia công toàn bộ kết cấu hộp gió mới bằng thép chịu mài mòn Hardox 500 theo phương án GAC đề xuất sau khi khảo sát thực tế
TRIỂN KHAI TRỌN GÓI
Thực hiện đồng bộ từ cung cấp vật tư, pha cắt, chế tạo, vận chuyển đến tháo dỡ, lắp đặt, kiểm tra và bàn giao tại công trường
Quy trình thi công
Khảo sát hiện trạng
Kiểm tra vị trí hộp gió dưới sàn thiêu kết, đánh giá tác động của dòng khí nóng, bụi, hạt quặng và sự thay đổi nhiệt độ
Chốt phương án thay mới
Đề xuất thay thế hoàn toàn Hộp gió thiêu kết I bằng kết cấu được gia công từ thép chịu mài mòn Hardox 500

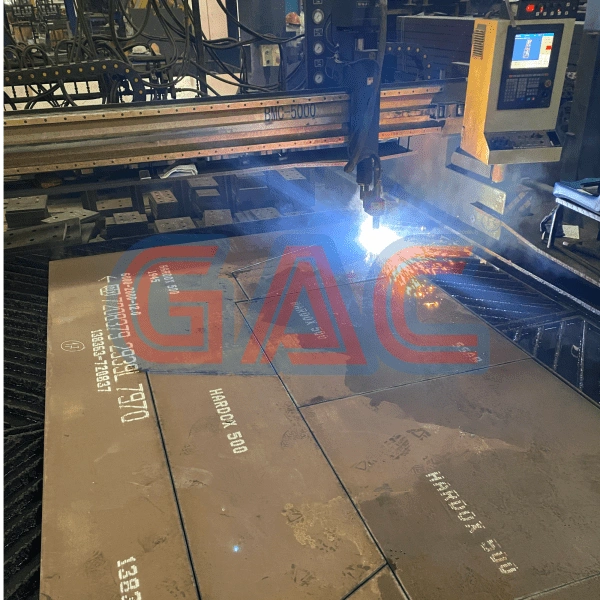

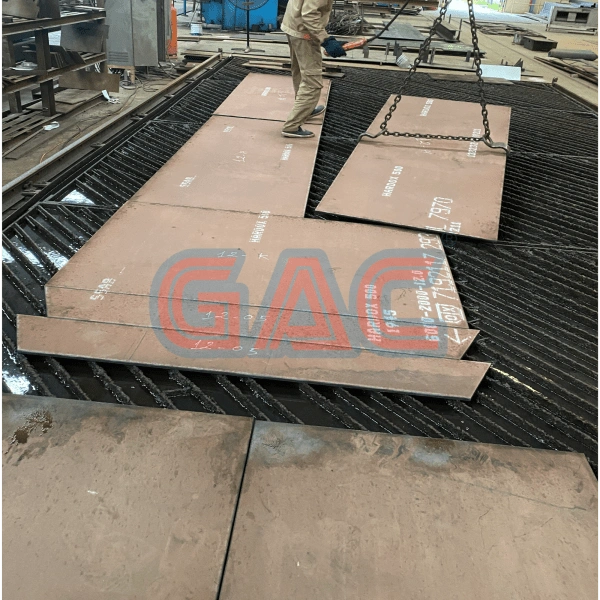

Pha cắt chi tiết
Pha cắt các chi tiết cấu thành hộp gió từ phôi thép Hardox 500 theo kích thước và hình dạng yêu cầu

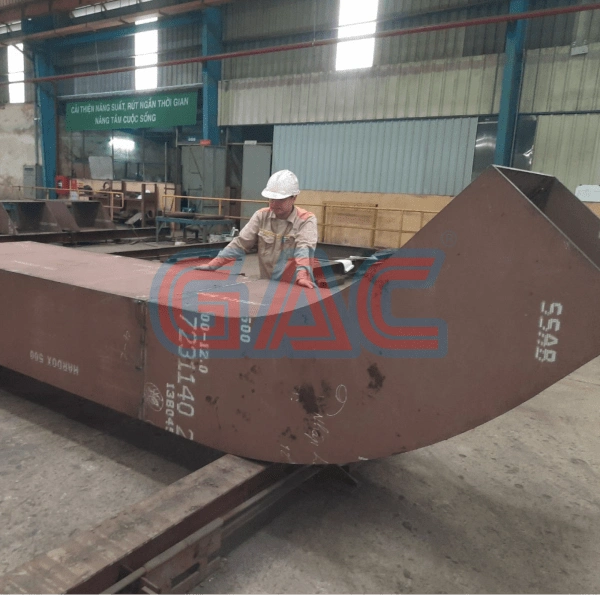

Hàn tổ hợp hộp gió
Hàn và tổ hợp các chi tiết đã pha cắt để hình thành kết cấu hoàn chỉnh của hộp gió thiêu kết

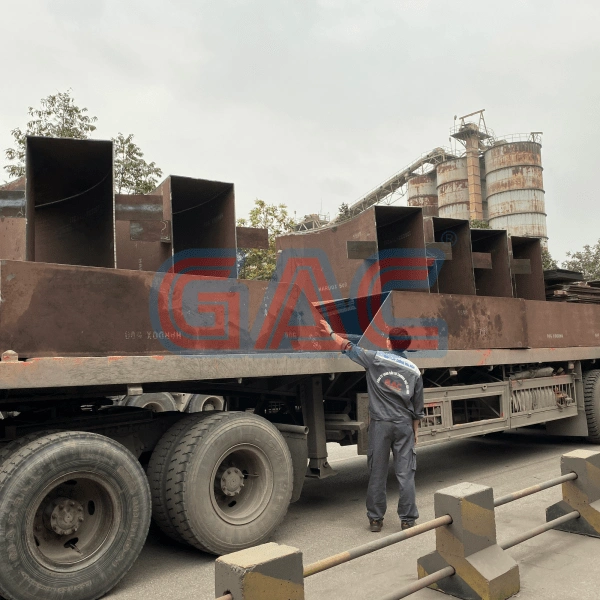

Hoàn thiện và vận chuyển
Hoàn thiện các chi tiết tại xưởng GAC, kiểm tra trước khi vận chuyển sản phẩm đến công trường

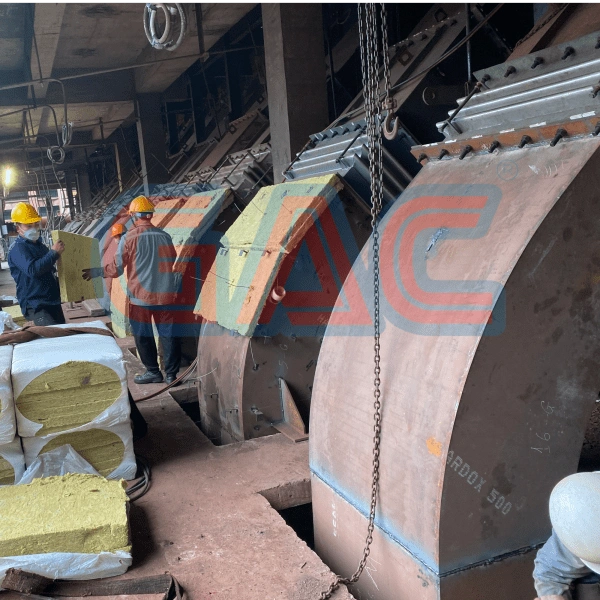

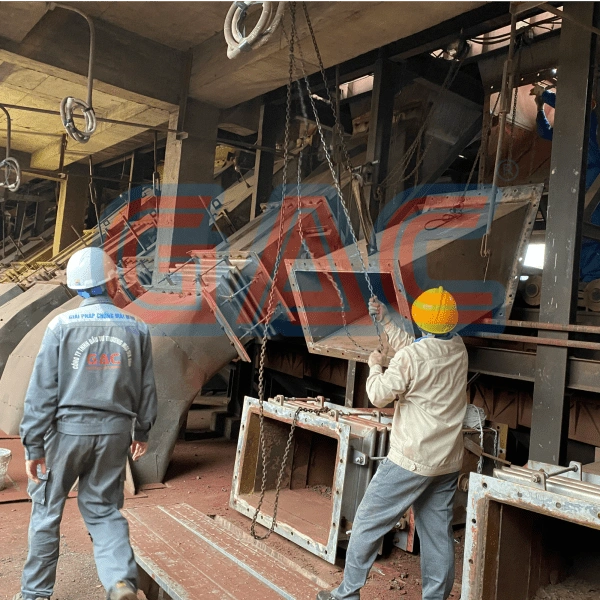

Tháo dỡ, lắp đặt và bàn giao
Tháo dỡ hộp gió cũ, lắp đặt hệ thống mới, kiểm tra hoàn thiện và bàn giao cho khách hàng
Kết quả dự án
HOÀN THIỆN HỘP GIÓ BẰNG HARDOX 500
Toàn bộ hộp gió thiêu kết mới được gia công và hoàn thiện bằng thép chịu mài mòn Hardox 500 theo phương án kỹ thuật của dự án
TRIỂN KHAI TRỌN GÓI TỪ XƯỞNG ĐẾN CÔNG TRƯỜNG
GAC trực tiếp cung cấp vật tư, pha cắt, hàn tổ hợp, chế tạo tại xưởng, vận chuyển và thi công lắp đặt tại nhà máy
HOÀN THÀNH LẮP ĐẶT VÀ BÀN GIAO

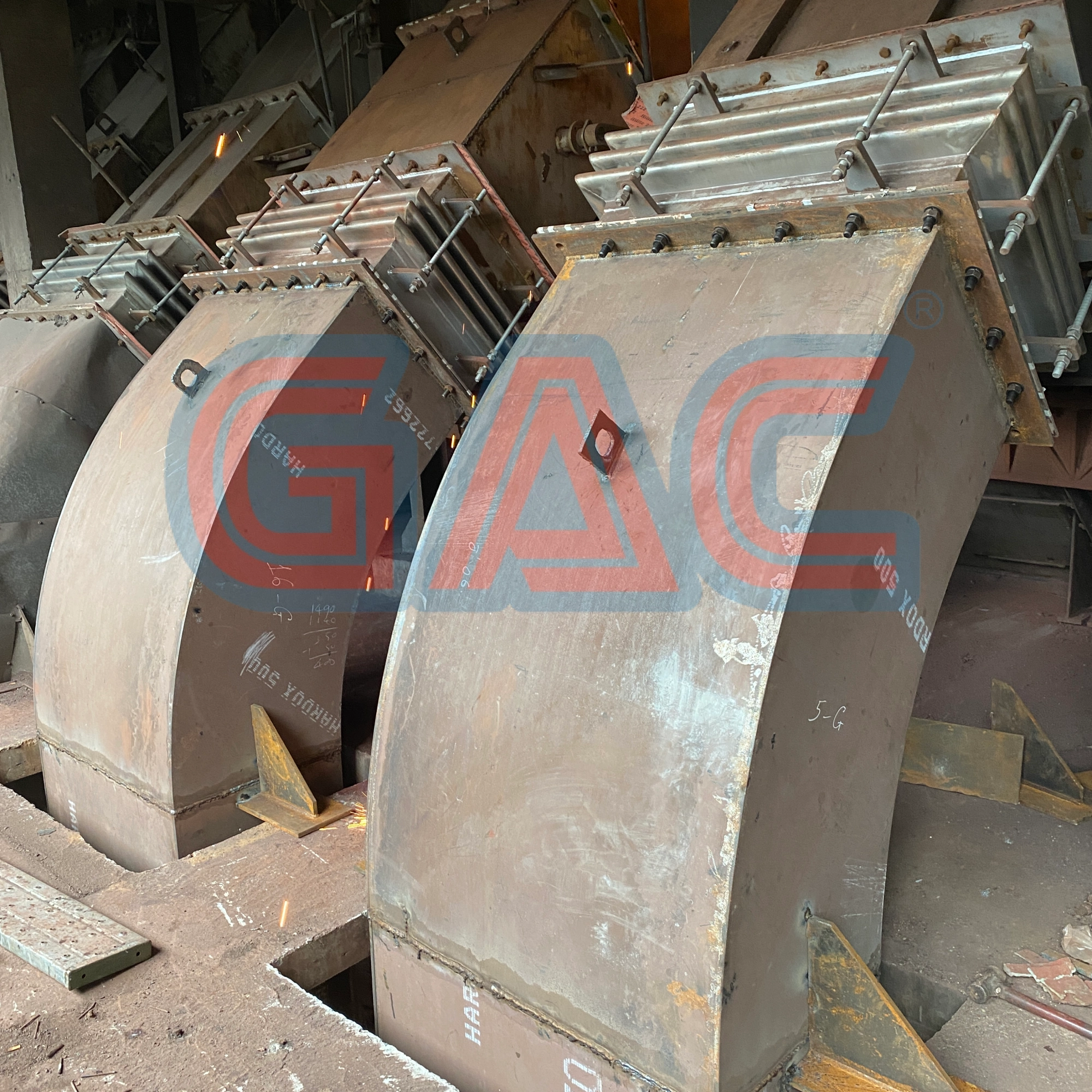

Hộp gió mới được lắp đặt tại vị trí thiêu kết, kiểm tra và hoàn thiện trước khi bàn giao cho Nhà máy Thép Hòa Phát
"Chúng tôi đánh giá cao sự chuyên nghiệp và năng lực đáp ứng tiến độ của Gia Anh. Giải pháp đúc lót Kalcret không chỉ giúp hệ thống ống dẫn quặng tại Dung Quất hoạt động ổn định hơn mà còn giảm thiểu đáng kể chi phí bảo trì hàng năm. Việc bàn giao sớm 20 ngày là một nỗ lực rất đáng ghi nhận."
Mr. Hoàng Công Minh
Ban Quản lý Dự án - NHÀ MÁY THÉP HÒA PHÁT
